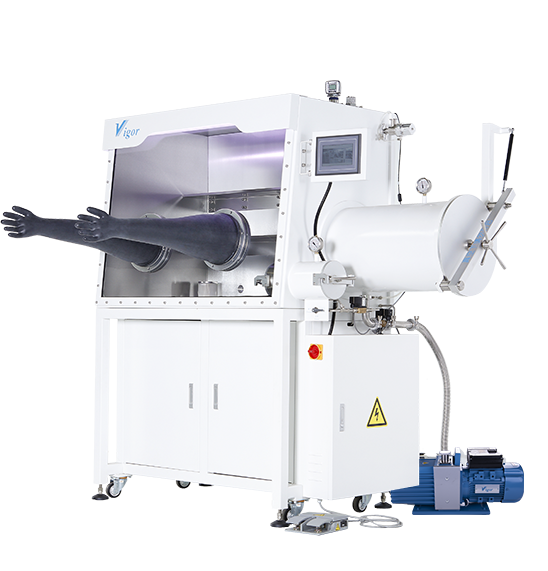

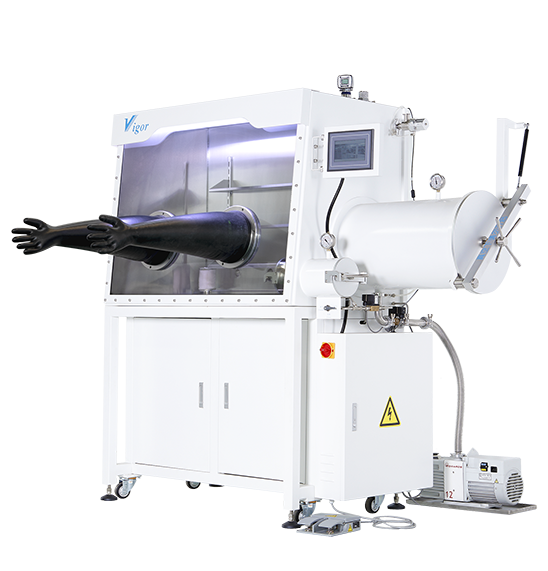

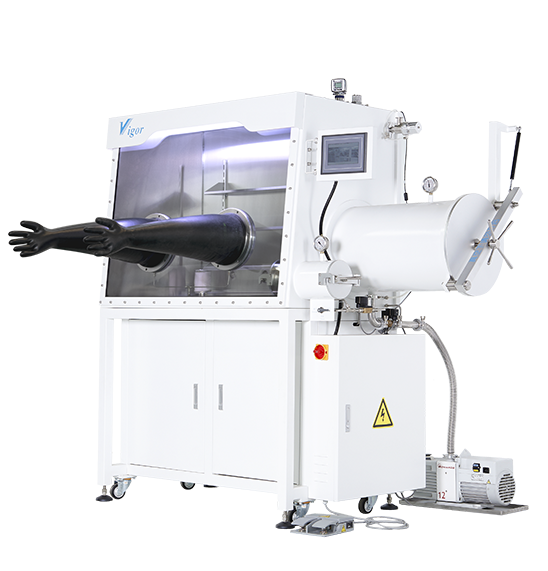

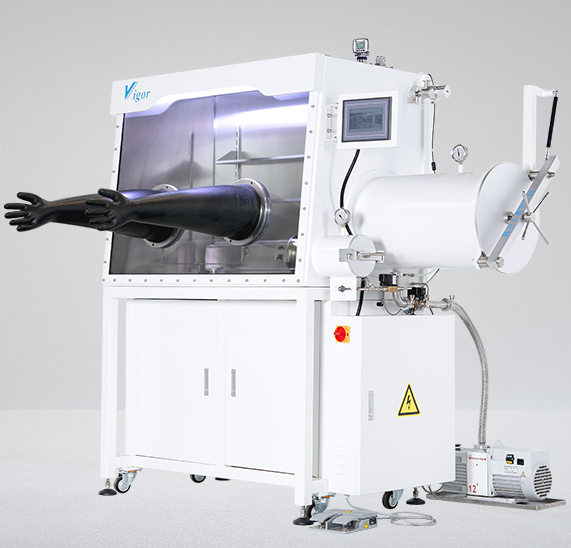

标准单工位手套箱

采用专业模块化设计,所有零部件均来自世界知名制造供应商。威格从设计到手套箱成品始终秉承精准,极致的理念,独有的专业密封技术可以满足用户对手套箱水氧含量的极致要求同时SG系列手套箱可灵活配置冰箱,空调,除尘系统,冷热阱等,用户可根据使用需求选择对接配件。

产品特点
  • 无泄漏专利密封技术

    · 超低泄漏率(行业标准<0.05vol%/h,威格泄漏率<0.001vol%/h)水氧浓度超低

  • 高效的气体纯化系统

    · 纯化效率高,水氧浓度低

    · 可达1PPM,最低可达0.1PPM,耗时短

  • 水氧检测准确

    · 适合手套箱气氛环境的检测技术

    · 精准度高专业水氧探头保护技术

    · 使用寿命长

    · 对水氧探头在线标定,水氧浓度数据可靠。

  • 专业模块化设计

    · 便于集成零配件

  • 节能可靠

    · 再生频率低,每年一次

    · 密封寿命长,稳定可靠

    · 超低噪音,通常噪音小于40分贝

    · 超低能耗,通常能耗小于50W

产品规格

技术参数

  • 指标

    H2O<1PPM;O2<1PPM

  • 控制系统

    由西门子的PLC和7"彩色触摸屏组成

  • 再生

    自动再生程序

  • 箱体压力控制

    自动压力控制,脚踏开关辅助手动控制 (压力调整范围:± 10mbar)

  • 再生气体

    N2/Ar/He+ H2 混合气 (H2 浓度:5-10 %)

  • 真空泵

    油泵,速率可达: 12m3/h

  • 工作气体

    氮气、氩气、氦气

  • 管路

    不锈钢

  • 运行机理

    闭路循环

  • 主控阀门

    电磁气动阀/电气动控制

标准配置(箱体)

  • 材料

    304不锈钢,外表面白色烤漆,内表面金属拉丝

  • 手套

    丁基橡胶材质,厚度0.4mm

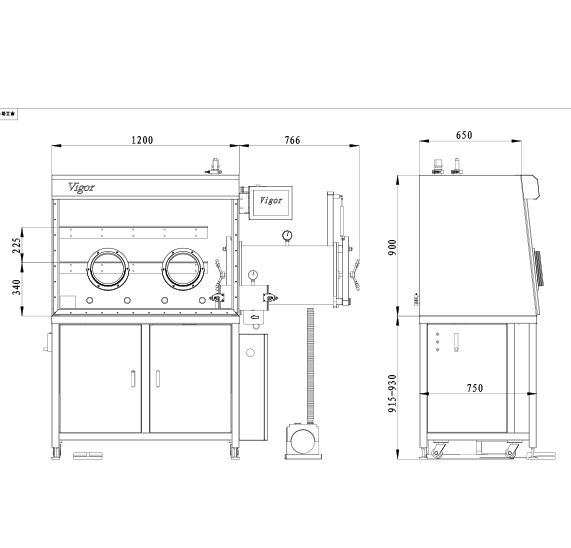

  • 尺寸 (mm)

    1200 mm x750 mm x900mm

  • 接口

    KF40法兰接口

  • 搁物架

    尺寸:根据产品而定,304不锈钢材质,高度固定式/可调式

  • 电源接口

    1个(110/220V)

  • 前窗

    钢化玻璃,厚度8mm(可定制)

  • 过滤器

    安装于箱体进出气口

  • 照明

    LED,前置

  • 底部支架

    底部可调节脚,可调节高度;底部安装脚轮,以便移动

  • 手套口

    2个,铝,O型圈密封,直径220mm

  • 电源线

    提供手套箱内部2孔、3孔插座

大过渡舱

  • 材料

    304不锈钢,外表面白色烤漆,内表面金属拉丝

  • 内部托盘

    304不锈钢

  • 位置

    箱体左侧或右侧

  • 舱门

    双门,阳极氧化铝材料,厚度10mm

  • 尺寸(毫米)

    370 mm内径 x 600 mm内长

  • 传送方式

    内部移动托盘,易拆卸

  • 操作方式

    手动操作;自动操作

小过渡舱

  • 材料

    304不锈钢,外表面白色烤漆,内表面金属拉丝

  • 位置

    箱体左侧或右侧

  • 尺寸(毫米)

    150 mm x 300 mm

  • 传输模式

    移动托盘

  • 内部托盘

    304不锈钢

  • 舱门

    双门,阳极氧化铝材料,厚度10mm

  • 操作模式

    手动操作;自动操作

  •
